Digitale geologische Karte von Rheinland-Pfalz (dGK)
Die digitale geologische Karte von Rheinland-Pfalz (dGK) stellt zukünftig die geologische Grundkarte des Landesamtes für Geologie und Bergbau im mittleren Maßstabsbereich dar. Sie spiegelt den Paradigmenwechsel von der messtischblattbezogenen geologischen Kartierung hin zu einer modernen und landesweit einheitlichen geologischen Landesaufnahme wider. Die dGK wird im Rahmen des Projektes „Fachinformationssystem/Integrierte Geowissenschaftliche Landesaufnahme (FISe/IGL)“ konzipiert, erstellt und weiterentwickelt. Sie bildet die Basis, auf der unterschiedliche geowissenschaftliche Inhalte (Hydrogeologie, Ingenieurgeologie, Rohstoffgeologie) zu einem übergreifenden, integrierten Kartenwerk zusammengeführt werden.
Die digitale geologische Karte von Rheinland-Pfalz wird kostenfrei als Karten- und Datendienst online bereitgestellt.
Inhalt der dGK
Die dGK beschreibt die im Bereich der Geländeoberfläche anstehenden Gesteine, ihre Beschaffenheit, Verbreitung, Genese und zeitliche Entstehung. Zudem zeigt sie die Art und Verteilung von tektonischen Strukturen.
Für die Erarbeitung der dGK steht der technische und fachliche Randabgleich der genutzten Kartengrundlagen im Fokus. Dieser wird unter anderem mithilfe von hochaufgelösten Digitalen Geländemodellen, punktuellen Geländebegehungen und Daten aus der Bohr- und Aufschlussdatenbank von Rheinland-Pfalz erreicht.
Zu beachten ist, dass die dGK
- auf die Herstellung der Blattschnittfreiheit beschränkt ist und keine flächendeckende geometrische Überarbeitung beinhaltet
- e nach genutzter Kartengrundlage unterschiedliche Stände und Maßstäbe aufweist
- auf unterschiedlichen topographischen Grundlagen basiert, die, je nach Alter, von der tatsächlichen Topographie deutlich abweichen können
- stetig fortgeschrieben wird
Geologische Generallegende von Rheinland-Pfalz

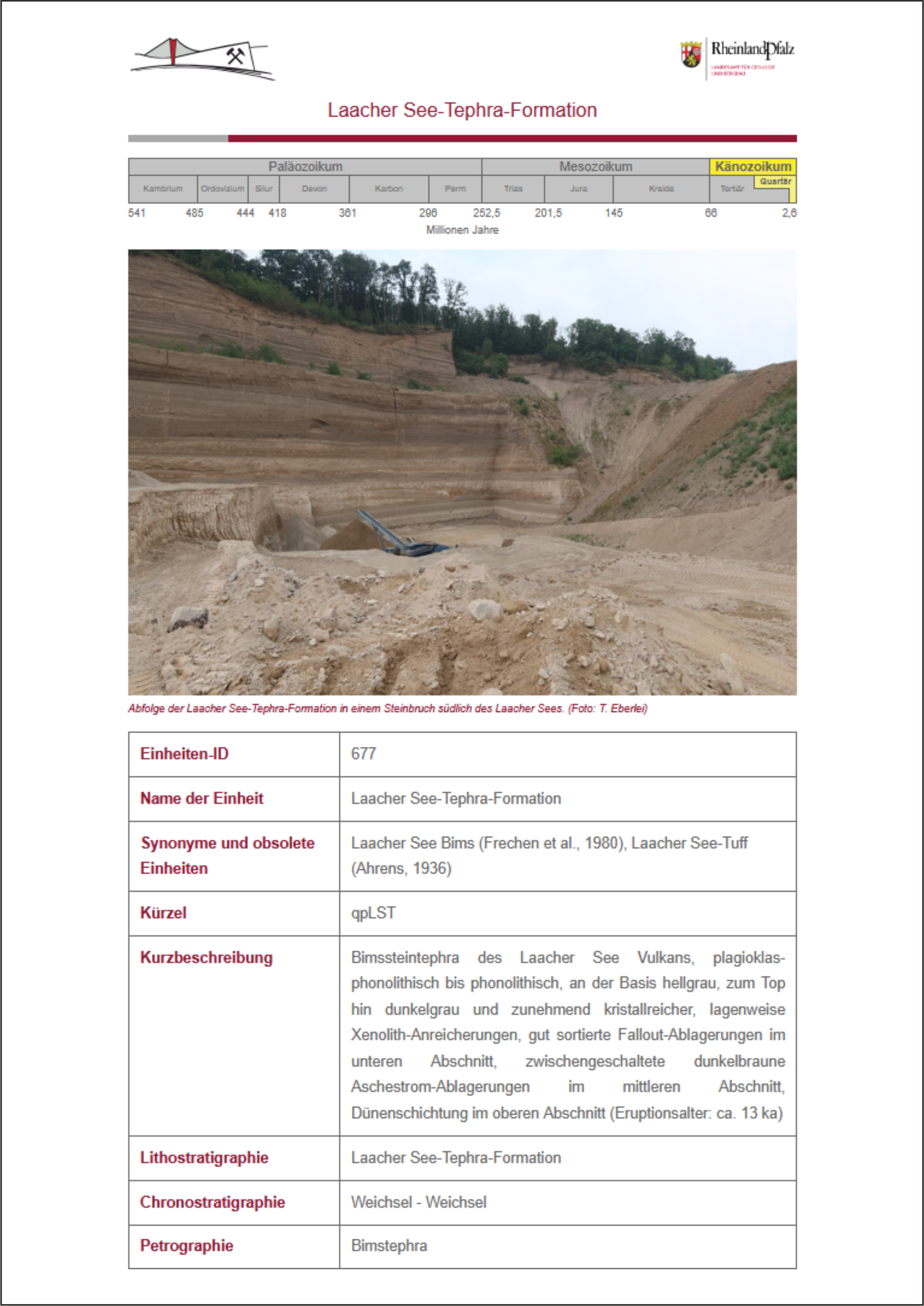

Ein zentraler Bestandteil der dGK ist die für Rheinland-Pfalz gültige, einheitliche Geologische Generallegende. Sie gewährleistet, dass geologische Karten und andere geologische Produkte des LGB über Raum und Zeit hinweg verständlich, vergleichbar und interoperabel sind. Die nach lithostratigraphischen Kriterien aufgebaute Geologische Generallegende wird in einer objektorientierten Datenhaltung geführt und umfasst Angaben z. B. zur Stratigraphie, Petrographie, Genese und zu Mächtigkeiten. Die zur Beschreibung der geologischen Kartiereinheiten verwendete stratigraphischgeologische Begriffssystematik ist landesweit einheitlich und berücksichtigt nationale Empfehlungen wie das Lithostratigraphische Lexikon (LithoLex) und die Geologische Kartieranleitung (GeolKa).
Datenbasis der dGK

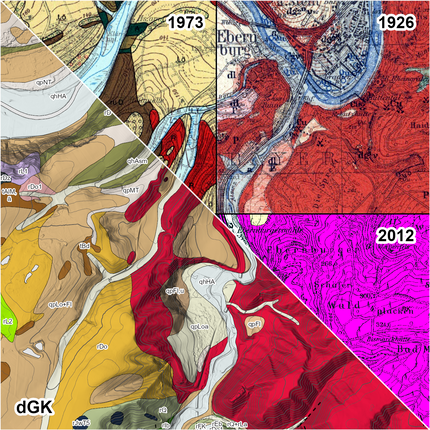

Grundlagen für die dGK sind insbesondere die veröffentlichten amtlichen Geologischen Karten im Maßstab 1:25.000, die etwa 75 % der Landesfläche abdecken. Zudem wurden kleinmaßstäbige amtliche Karten, unveröffentlichte Manuskriptkarten, Diplom- und Dissertationskartierungen und Auftragskartierungen in variierenden Maßstabsbereichen berücksichtigt. In einem ersten Schritt wurden die bislang getrennt und in analoger Form vorgehaltenen geologischen Karten georeferenziert, mit Metadaten versehen und systematisch in einer integrierten Datenhaltung zusammengeführt. Im Ergebnis entstand so ein digitaler Geologischer Rasterkatalog (GRK), der aktuell etwa 950 Karten aus dem Jahr 1850 bis heute beinhaltet.
In einem zweiten Schritt wurden diejenigen Karten aus dem GRK ausgewählt, die den fachlichen Qualitätsanforderungen entsprechen und damit als Grundlage für die Erstellung der dGK sowie der Geologischen Generallegende dienen sollen. Die ausgewählten Karten wurden vektorisiert und einheitlich in einer Datenbank abgelegt. Im Ergebnis entstand der Geologischer Vektorkatalog (GVK), der aktuell etwa 230 Karten mit 115.000 Polygonen, 30.000 Linien und 50.000 Punkten beinhaltet.

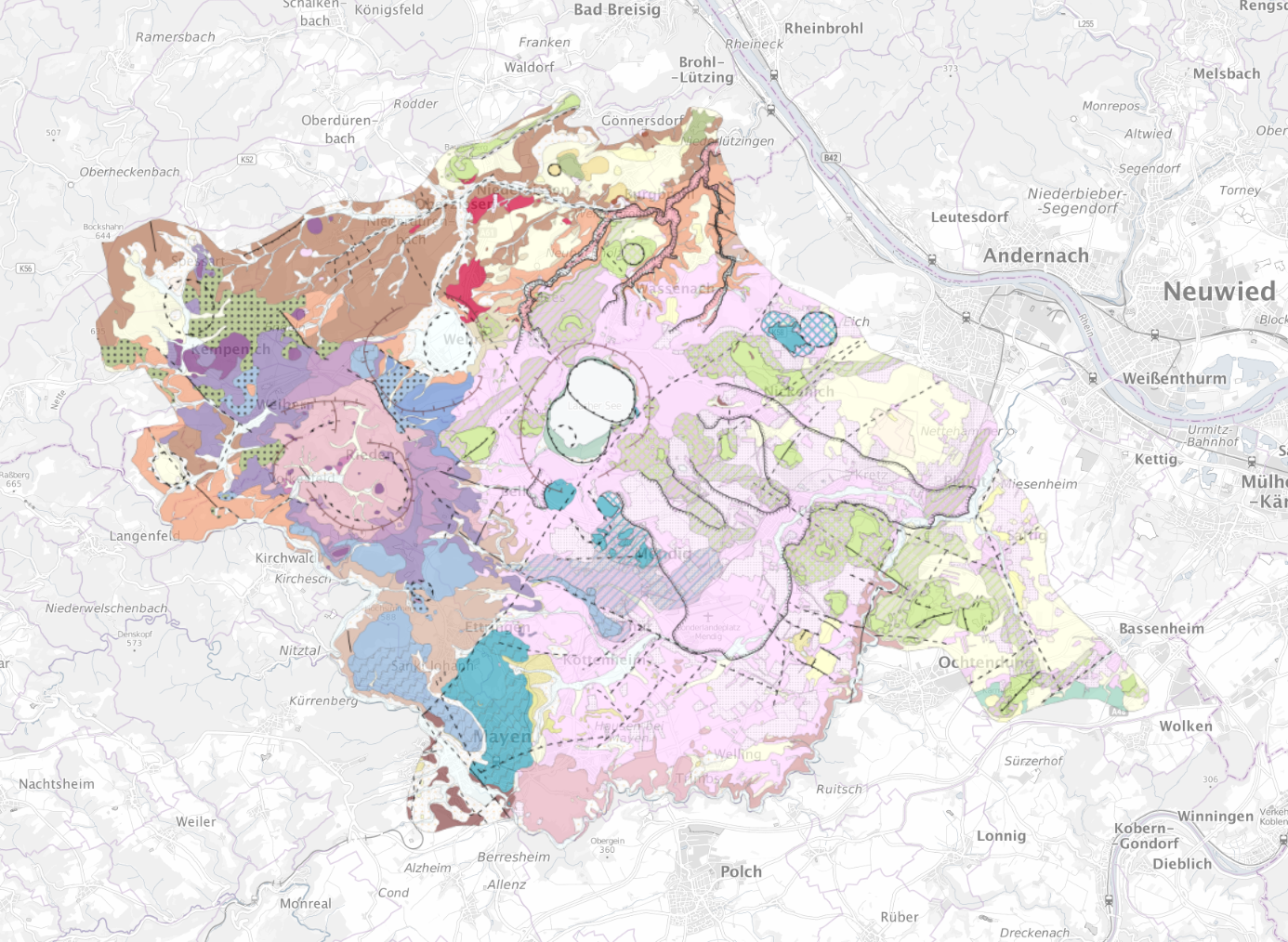

Digitale geologische Karte am Beispiel der Osteifel
Die digitale Kartenerstellung erfolgt schrittweise für definierte Teilgebiete auf Grundlage eines einheitlichen methodischen Ansatzes. Auf dieser Basis entsteht für das Bearbeitungsgebiet Osteifel eine digitale, blattschnittfreie geologische Karte mit einer konsistenten und umfassend dokumentierten Legende als Bestandteil der Geologischen Generallegende von Rheinland-Pfalz. Die Ergebnisdaten der dGK Osteifel (Vektoren und Beschreibungen der Generallegendeneinheiten) können in der Mapanwendung angezeigt und heruntergeladen werden. Zudem können die Vektordaten als WMS/WFS in eine GIS-Anwendung eingebunden werden.
Zur Mapserveranwendung.
